POWERAnalyzer LK601
Unser Power Analyzer LK601 ist für die interaktive Prüfung von Mehrkanal-Antriebsprüfständen entwickelt worden. Er erleichtert die tägliche Arbeit der Entwickler, Analysten und Test-Teams. Intuitiv, präzise und zukunftssicher!
Unser Power Analyzer zeichnet sich durch eine hohe Messgenauigkeit und Präzision aus, was ihn ideal für die Entwicklung und Messdatenerfassung in verschiedenen Branchen wie Elektromobilität, Luftfahrt und Prüfständen macht.
Er eignet sich perfekt für die Leistungsmessung von Antriebskomponenten wie Motoren oder Invertern im Elektromobilitätssektor, erneuerbaren Energien wie Photovoltaik und Windkraft, von Haushaltsgeräten wie Waschmaschinen sowie auch in industriellen Anwendungen beispielsweise für Kräne, Pumpen oder Aufzüge.

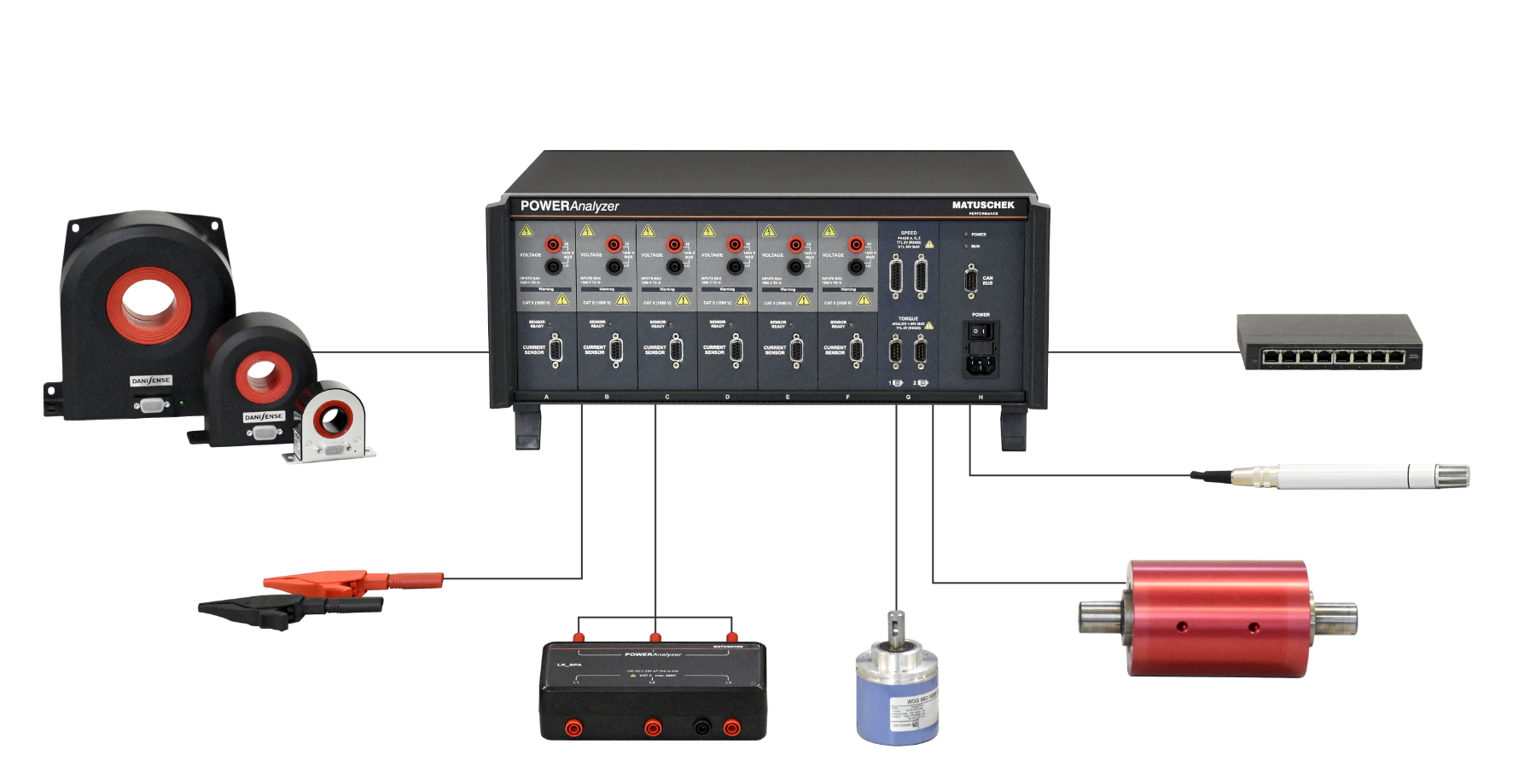

Im Power Analyzer LK601 können bis zu 6 elektrische Phasen am Prüfstand simultan und hochpräzise aufgezeichnet sowie analysiert werden. Mit der optionalen Dual-Motorkarte können zudem zwei Drehmomentsensoren und zwei Positionsignale erfasst werden.
Anhand der serienmäßigen CAN-Schnittstelle können darüber hinaus weitere wichtige Prozessgrößen wie Temperatur und Vibration aufgezeichnet werden. Über die intuitive und individualisierbare POWERStudio-Software lassen sich alle Einstellungen am Computer vornehmen sowie eigene Messgrößen und -darstellungen definieren. Die Datenanalyse kann sowohl intern als auch extern durchgeführt werden.
Der Anschluss zum PC findet sich in einem separaten Base-Modul auf der Rückseite des Gerätes.
Technische Daten des Power Analyzer
| Abtastrate | Durchgehend 10 MS/s pro Kanal |
| Abtastauflösung | 16 Bit A/D-Wandler, geräuschlos und verzerrungsfrei |
| Spannungsbereiche | 12 Stufen 1,5 – 1.000 V (RMS) |
| Strombereiche (extern) |
9 Stufen 0,5 A - 250 A (RMS) oder 1,5 A - 750 A (RMS) oder 1,5 A - 1.200 A (RMS) |
| Bandbreite | 1 MHz |
| Genauigkeit | Hoch, bei < 0,05 % (vom Leistungswert) |
| Signallaufzeit | Gering, bei < 5 ns |
| Anzahl Messkanäle | 7 pro Gerät (6 + 1 Dual-Motorkarte, maximal 30 kaskadiert) |
| Schnittstellen | Ethernet, CAN |
| Sonstiges | Integrierte Stromversorgung für externe Sensoren |
| Kaskadierung | Für mehrere Geräte möglich |
| Rohdatenaufzeichnung | Für alle Kanäle in Echtzeit und parallel möglich |
Der Power Analyzer LK601 besticht durch seine hochgenauen und vielschichtigen Erfassungsmöglichkeiten in Kombination mit flexibler Erweiterbarkeit des Systems und intuitiver Bedienung der Software.
Der Power Analyzer LK601 zeichnet sich vor allem durch die präzise Erfassung einer breiten Palette von zusätzlichen Signalen in Verbindung mit den elektrischen Leistungsparametern aus. Dadurch ermöglicht er die gleichzeitige Erfassung und Analyse einer Vielzahl physikalischer und mechanischer Größen wie Temperatur, Vibrationen, Druck, Schall, Drehzahl, Drehmoment, Reibung, Dehnung, Akustik, Luftfeuchtigkeit, Kraft und zahlreicher weiterer Parameter.
Ein weiterer großer Vorteil besteht in der intuitiven Bedienung des Systems über moderne PC-Software - diese Benutzerfreundlichkeit erleichtert die Handhabung erheblich.
Darüber hinaus weist das System eine einfache Erweiterbarkeit und die Möglichkeit der Individualisierung auf. Hierdurch können Anwender das System flexibel an ihre spezifischen Anforderungen anpassen und so optimale Messergebnisse erzielen.
Das Herzstück des Power Analyzer ist unsere intuitive Datenerfassungssoftware über welche sich umfangreiche Einstellungen vornehmen lassen und die Messungen gestartet wie auch überwacht werden können. Intuitive Visualisierungstools erleichtern die Analyse der Datenerfassung. Das einfache Abspeichern von Einstellungen und Daten ermöglicht eine zuverlässige Reproduktion von Messabläufen.

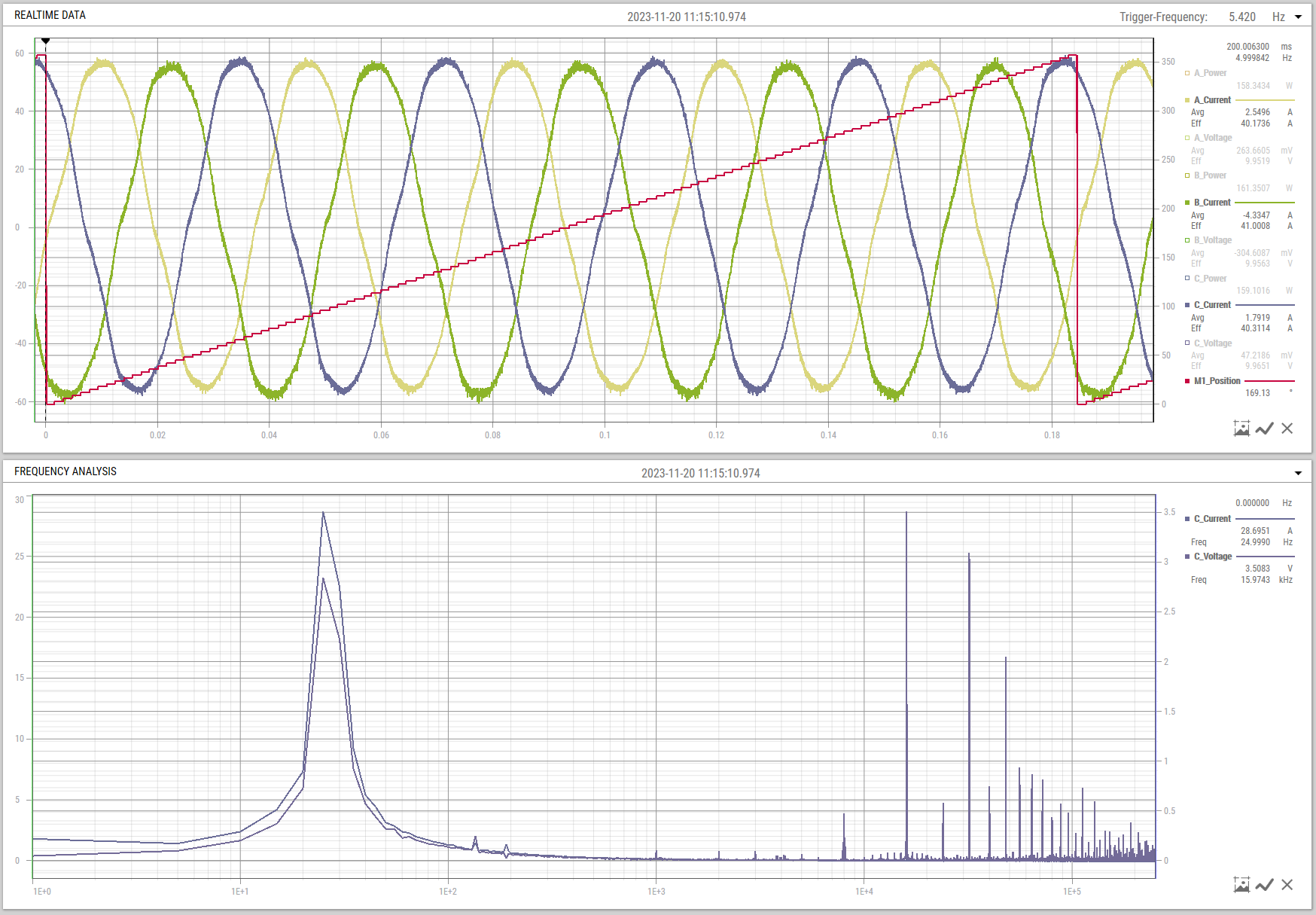

Die Ausgabe als "Parallelansicht" von Rohdaten und den errechneten Power Analyzer-Daten ermöglicht eine unmittelbare Identifikation der Gründe für eventuelle Abweichungen in den berechneten Leistungskennzahlen.
Mit höchster Genauigkeit erfasst die Analog- und Digitaltechnik der Messkarten Strom und Spannung in Echtzeit. Größtmögliche Dynamik zur Erfassung auch hochfrequenter Signale wird durch die hohe Bandbreite und Abtastauflösung garantiert. Geringe Signallaufzeiten ermöglichen beste Synchronisierung. Auch bei hoher Blindleistung liefert die Leistungsanalyse präzise Resultate.
Der konstant geringe Messfehler von 0,05% des entsprechenden Leistungswertes ermöglicht stets präzise Ergebnisse, auch bei geringer Bereichsaussteuerung. Hierdurch können Resultate von höchster Genauigkeit während der gesamten Analyse garantiert werden.
Der Power Analyzer LK601 ermöglicht über den gesamten Messbereich herausragende Dynamik durch eine beeindruckend hohe Abtastraten von bis zu 10 MS/s und eine 16-Bit A/D-Wandlung und einer optimalen Linearität in der Signalverarbeitung.
Somit können auch bis zur Maximalaussteuerung in Bereichen bis 1000 V und 500 mA (externer Stromsensoranschluss), konstant präzise Ergebnisse und eine hochgenaue Daten- und Leistungsanalyse gewährleistet werden.
Von Anfang an auf Modularität ausgelegt, bietet der Power Analyzer LK601 Zukunftssicherheit in Bezug auf Erweiterbarkeit und Flexibilität. Auf geänderte Anforderungen kann über die Anpassung der Hard- und/oder Software schnell sowie einfach reagiert werden. Bleiben Sie immer "Up to Date"!
Profitieren Sie von stetigem Fortschritt: Moderne Elektroantriebe können aus einer Vielzahl von zu prüfenden Komponenten aufgebaut sein. Front- und/oder Hinterantrieb, Radnabenmotoren, Inverter, Getriebe, Kühlsystem, Batteriemodul und weitere Module. Die Möglichkeit auch das dementsprechende Prüfsystem erweitern und anpassen zu können, ist somit unabdingbar.
Das flexibel konfigurierbare Grundgerät des Power Analyzers ermöglicht umfangreiche Erweiterungen Ihrer Prüfeinrichtung. Hierfür stehen unterschiedliche Optionen und eine integrierte CAN-Schnittstelle zur Verfügung. Egal ob für elektrische, mechanische, thermische oder andere Messgrößen. Leistung und Wirkungsgrad. Schneller und einfacher messen mit dem Power Analyzer LK601.
Durch den Power Analyzer LK601 sind Sie in der Lage, bis zu 6 Leistungskanäle simultan zu erfassen. Hierdurch bieten die Matuschek-Leistungsanalysatoren die Möglichkeit zur gleichzeitigen Leistungsanalyse von mehreren polyphasen Motoren von jeweils bis zu 9 Phasen.
Neben der hochpräzisen Messung von Daten ist ebenso die Ermöglichung einer exakten Rohdatenaufzeichnung eine wichtige Eigenschaft unseres Power Analyzer LK601.
Die Rohdatenerfassung für analoge und digitale Signale kann nicht nur reine Leistungswerte, sondern auch 3-Kanal Rohdatenaufzeichnungen von Strom und Position erfassen.
Der Power Analyzer ermöglicht ebenfalls die Berechnung von Leistungen mit beeindruckenden Abtastraten von bis zu 10 MS/s, einschließlich der Erfassung von Wirkleistung, Scheinleistung, Blindleistung sowie der Analyse von Grundschwingungen und harmonischen Komponenten.
Unser Power Analyzer fungiert ebenso als Recorder für gemischte Signale, alle Eingangssignale können dadurch mit nur einem Messsystem erfasst werden, egal ob Gleichspannung, 3-Phasen-System oder das Erfassen kompletter Antriebsstränge mit Drehzahl und Drehmoment-Signalen.
Mit dem Power Analyzer LK601 ist die kontinuierliche Leistungsberechnung verschiedener Anwendungen in der Industrieumgebung möglich. Insbesondere die Datenerfassung und set PATH Datenanalyse zur Bestimmung des Wirkungsgrades von Elektromotoren und Umrichter höherer Leistungsklassen ist durch hohe Abtastraten mit konstant geringen Messfehler möglich.
Durch die Bereitstellung von intelligenten Schnittstellen kann eine unkomplizierte Integration des Power Analyzers in Prüfstand- und Automatisierungssysteme gewährleistet werden. Darüber hinaus ist eine flexible Anpassung an gewünschte Testumgebungen über den vorhandenen LabVIEW-Treiber oder eine direkte Programmierung per SCPI bzw. C# jederzeit möglich.
Leistungsanalysatoren sind hochpräzise Messgeräte, welche in der Prüfung technisch anspruchsvoller elektronischer Komponente Anwendung finden. Angesichts dieser Anforderungen an Genauigkeit ist eine sorgfältige Kalibrierung des Gerätes unerlässlich. Unser Power Analyzer LK601 bietet ergänzend die Möglichkeit gemäß anerkannten Standards durch unabhängige Kalibrierungslabore eingerichtet zu werden.
In Motorenprüfständen sowie anderen technischen Antriebsprüfständen ist es notwendig, neben den elektrischen Messgrößen, auch die mechanischen Signale des Motors wie Drehzahl, Drehmoment und Position zu erfassen. Erst damit lassen sich Aussagen über die Effizienz von elektronischen Maschinen treffen. Neben der hohen Genauigkeit ist ein großer Vorteil unserer dualen Motorkarte die Möglichkeit des Direktanschlusses von gesamt 2 Motoren. Somit kann sowohl das DUT (Device-Under-Test) als auch die Lastmaschine an einem Gerät vermessen werden.
| Abtastrate | 200 kS/s | |
| Abtastauflösung | 16 bit | |
| Signale | Position (Winkel), Geschwindigkeit | |
| Spannungsversorgung | 5V / 400 mA | kurzschlusssicher |
| Anschluss Encoder | D-SUB15 | weiblich |
| Anschluss Drehmoment | D-SUB9 | männlich |
| Differenziell | TTL 5V (RS422) | A/AN, B/BN, Z/ZN | 10 MHz max. |
| HTL 30V (max) | A/AN, B/BN, Z/ZN | 400 kHz max. | |
| Single-Ended | TTL 5V (RS422) | A, B, Z | 1 MHz max. |
| HTL 30V (max) | A, B, Z | 200 kHz max. |
| Analog (Unipolar) | 0-5V / 0-10V | 15 kHz @ -3 dB |
| Analog (Bipolar) | +- 2.5V / +- 5V / +- 10V | 15 kHz @ -3 dB |
| Digital | TTL 5V (RS422), A/AN | 1 MHz max. |
Nachfolgend finden Sie weiteres wertvolles Grundlagenwissen zu unserem Power Analyzer.
Bei einem Power Analyzer handelt es sich um ein hochpräzises elektrisches Messgerät, welches dazu dient, verschiedene elektrische Parameter zu erfassen, messen und zu analysieren. Auch bekannt als „Leistungsanalysator“ misst der Power Analyzer innerhalb von Stromkreisen verschiedenste Werte, darunter Strom, Spannung und Frequenz sowie auch den Leistungsfaktor, Scheinleistung, Wirkleistung und Blindleistung. Diese Parameter werden nach Aufzeichnung softwareunterstützt ausgewertet, um so wertvolle Erkenntnisse zur Leistungsfähigkeit elektronischer Systeme zu erhalten.
Systeme dieser Art werden nicht nur zur Effizienzoptimierung und dem Finden von Fehlerquellen in elektrischen Stromkreisen eingesetzt, sondern tragen auch dazu bei, die Sicherheit und Qualität von elektrischen Installationen zu prüfen und zu verbessern. Aus diesem Grund findet der Power Analyzer in den letzten Jahren auch immer mehr Einsatz, insbesondere im Bereich der Nachhaltigkeit.
Das Funktionsprinzips des Power Analyzers beruht auf der Messung des Energieflusses in Wechsel- und Gleichstromkreisen (AC/DC). Konkret wird der sogenannte Effektivwert des elektrischen Signals gemessen, welcher dazu dient, die Leistung von Stromkreisen ermitteln zu können. Hierbei erfolgt die Messung des durchschnittlichen Wertes über den gesamten Frequenzzyklus des Wechselstroms.
Mittlerweile sind moderne Leistungsanalysatoren ebenso darauf ausgerichtet Frequenzzyklen digital identifizieren zu können, wodurch neben der Spannung und dem Strom im System auch exakte Daten über die effektive RMS-Periode, während der Leistungsumwandlung, erhoben werden können.
Nach Erfassung der relevanten Werte kann der Power Analyzer durch mathematische Berechnungen die entsprechende Leistung mit sehr hoher Genauigkeit bestimmen.
